Axiom

Решение Armstrong AXIOM - это современное новое решение устройства подвесных потолков.  Оно выполнены из алюминия и  полностью совместимы с существующими системами Armstrong. Выполняется в двух стандартных цветовых решениях RAL 9010 и Global White (универсальный белый).

Это очень удобный инструмент  для проектировщика и дизайнера, который позволяет решать сложные задачи  по сопряжению различных типов потолочных систем, а также реализовывать переходы в различных уровнях и плоскостях, создавая эффект целостности конструкции.

Профили AXIOM позволяют создавать бесконечные вариации свободно парящих потолков-фрагментов.

Существуют такие варианты профиля:

1. AXIOM (Classic)

2. AXIOM Knife

3. Переходные элементы AXIOM.



AXIOM (Classic)

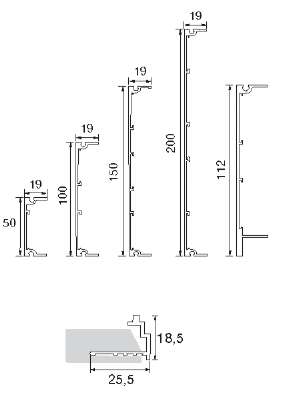

Предлагаются профили 5 типов по высоте и два типа молдингов сопряжения с гипсокартоном, совместимые с подвесной системой Trulok шириной 24 и 15 мм, а также с дизайнерскими подвесными системами.

  Каталожный номер Описание

Размеры

Вместимость, штук Коробка, пог.м. Вес / Коробка
кг

Коробок на палете

длина (мм) толщина (мм)
Профили Axiom

BP 52 42 06 G(1)

Профиль Axiom высотой 50 mm

3000

50

5

15,00

7,80

60

BP 54 42 06 G(1)

Профиль Axiom высотой 100 mm

3000

100

5

15,00

11,20

36

BP 56 42 06 G(1)

Профиль Axiom высотой 150 mm

3000

150

5

15,00

14,70

30

BP 58 42 06 G(1)

Профиль Axiom высотой 200 mm

3000

200

5

15,00

17,80

24

BP 55 14 11 G(1) Профиль Axiom Vector высотой 112 мм 3000 112 5 15,00 12,20 15

BPT 3213 l-H(1)

Профилированный молдинг сопряжения с гипсокартоном

3000

18,5

10

30,00

5,80

36

Аксессуары для профилей Axiom

  Каталожный номер Описание Размеры

Вместимость / Коробка,
штук

Вес / Коробка
кг
Угловое крепление профиля Axiom

BPA 334 G(1)

Угловое крепление профиля Axiom, 50 mm

50

2

0,30

BPA 335 G(1)

Угловое крепление профиля Axiom, 100 mm

100

2

0,50

BPA 336 G(1)

Угловое крепление профиля Axiom, 150 mm

150

2

0,70

BPA 337 G(1)

Угловое крепление профиля Axiom, 200 mm

200

2

0,90

BPA 345 G(1)

Профиль Axiom Vector высотой 112 mm

112

2

0,60

Угловое крепление профиля Axiom BPA 334 - 345 G(1)

Аксессуары для профилей Axiom Profiles и переходных элементов Axiom Transitions

Универсальная угловая клипса Axiom BPA

BPA 340 G

Универсальная угловая клипса Axiom

100

2,10

BPA 338 G

Универсальная соединительная накладка Axiom

100

2,10

BPA 339 H

Универсальная соединительная клипса Axiom для соединения Т-реек

100

2,10

BPA 344 G

Универсальная клипса подвеса Axiom

100

2,10



1)  Выполняется также в цвете RAL 9010 (WR)



ПОТОЛОК-КРЫЛО AXIOM KE CANOPY

Потолок-крыло Axiom KE Canopy отличается оригинальной системой оформления периметра, позволяющей создать парящий "потолок-облако" в сочетании с полноразмерными плитами. Потолок-крыло Axiom KE Canopy - это полностью готовый к установке набор из стандартных панелей и компонентов Axiom, такой элемент интерьера придаст индивидуальность любой зоне пространства.

Компоненты потолка-крыла Axiom KE Canopy



Артикул

Описание

Профиль панели-крыла Axiom KE CS 57 42 06 G

CS 57 42 06 G

Профиль панели-крыла Axiom KE

Основной C-канал C 3000 G и универсальный подвес A WDN 21 H

C 3000 G

Основной C-канал

A WDN 21 H

Универсальный подвес

Несущая рейка, подрезанная в размер длиной 600 мм

Несущая рейка, подрезанная в размер

Поперечные рейки XL2 длиной 600 мм

Угловой элемент со скосом 45 градусов C S 57 G

C S 57 G

Угловой элемент со скосом 45°

Соединительная накладка углового элемента с фасками 45 градусов

A 361 G

Соединительная накладка углового элемента с фасками 45°

Скоба-подвес для С-канала A 348 G

A 348 G

Скоба-подвес для С-канала

Крепеж для С-канала A 97 G

CA 97 G

Крепеж для С-канала (в набор не входит)

Соединительная клипса для подвесной системы

A 347 G

Соединительная клипса для подвесной системы XL2 шириной 24 мм

A 346 G

Соединительная клипса для подвесной системы XL2 шириной 24 мм

Универсальная соединительная клипса для Т-профилей

A 339 H

Универсальная соединительная клипса для Т-профилей

Универсальная соединительная накладка Axiom

A 338 G

Универсальная соединительная накладка Axiom



Крепления для подвесных потолков

Новое решение устройства подвесных потолков







3.0м

2.4 м

1.8м

1.2м

1.2м

10
плит

8
плит

6
плит

4
плит

1.8м

15
плит

12
плит

9
плит



2.4м

20
плит

16
плит



3.0м

25
плит



Наборы Axiom Canopy KE

Модуль

Подвесная система XL2 шириной 15 мм

Подвесная система XL2 шириной 15 мм

1200 x 1200 mm

CS AK 22 G15

CS AK 22 G24

1800 x 1200 mm

CS AK 32 G15

CS AK 32 G24

1800 x 1800 mm

CS AK 33 G15

CS AK 33 G24

2400 x 1200 mm

CS AK 42 G15

CS AK 42 G24

2400 x 1800 mm

CS AK 43 G15

CS AK 43 G24

2400 x 2400 mm

CS AK 44 G15

CS AK 44 G24

3000 x 1200 mm

CS AK 52 G15

CS AK 52 G24

3000 x 1800 mm

CS AK 53 G15

CS AK 53 G24

3000 x 2400 mm

CS AK 54 G15

CS AK 54 G24

3000 x 3000 mm

CS AK 55 G15

CS AK 55 G24

Обратите внимание РЕКОМЕНДАЦИИ

Установка потолков-фрагментов Axiom KE Canopies должна осуществляться в соответствии со всеми действующими строительными нормативами и требованиями.

  • Допускается только горизонтальная установка потолков Axiom KE Canopy. Эти потолки не предназначены
  • для установки вне помещения.
  • Монтаж потолков Axiom KE Canopy должен осуществляться по меньшей мере двумя специалистами.
  • Перед установкой внимательно изучите инструкцию по монтажу, прилагаемую к упаковке.
  • Убедитесь, что процесс установки не представляет опасности.
  • Любые дополнительные устройства (например, светильники и т.д.) должны фиксироваться к потолочному перекрытию на независимых подвесах.

ПОТОЛОК-КРЫЛО AXIOM KE CANOPY

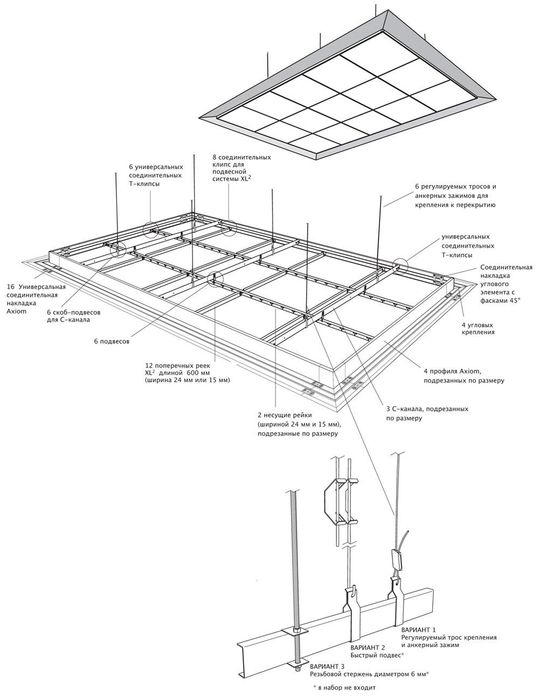

Чертеж системы

Модуль размером 1,8 x 3,0 м приводится только в качестве примера. Разработаны подробные инструкции по монтажу. Более подробную информацию вы можете получить в московском или региональном представительстве Armstrong.

Чертеж системы - Модуль размером 1,8 x 3,0 м

Потолочные плиты в набор НЕ входят.
Все размеры приведены в миллиметрах. Даны номинальные размеры.

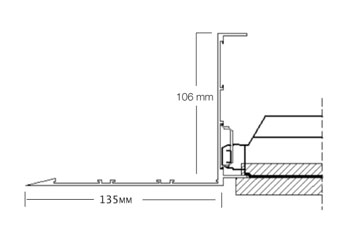

ПЕРЕХОДНЫЕ ЭЛЕМЕНТЫ AXIOM TRANSITIONS

Ниже рассматривается 5 систем, предназначенных для обеспечения перехода от бордюра, выполненного из гипсокартона, к подвесному потолку из минерального волокна или металла.



Переходные элементы Axiom



Каталожный номер

Описание

Размеры

Вместимоcть,
штук

Коробка
пог.м

Вес/Коробка
кг

Коробок на паллете

 длина(мм) высота(мм)
Переходные элементы Axiom для плите кромкой Tegular/MicroLook

BPT 3208 G(1)

Переходные элементы Axiom для плите кромкой Tegular/MicroLook

3000

50

10

30,00

11,80

36

BPT 3219 G(1) канал Axiom Transitions

BPT 3219 G(1)

канал Axiom Transitions

3000

50

10

30,00

17,10

36

BPT 3215 G(1) угловой элемент Axiom Transitions

BPT 3215 G(1)

угловой элемент Axiom Transitions

3000

50

10

30,00

15,00

36

BPT 3210 G(1) Axiom Transitions для плит c кромкой Vector

BPT 3210 G(1)

Axiom Transitions для плит c кромкой Vector

3000

50

10

30,00

11,80

36

BPT 3225 G(1) молдинг Axiom Transitions для гипсокартона

BPT 3225 G(1)

молдинг Axiom Transitions для гипсокартона

3000

50

10

30,00

11,30

36

(1) Можно заказать изделие в цвете RAL 9010 (WR).



Аксессуары для переходных элементов Axiom



Каталожный

Описание

Размеры высота (мм)

Вместимость / Коробка штук

Вес/Коробка кг

BPA 321 G прямая клипса подвеса для Axiom Transitions

BPA 321 G

прямая клипса подвеса для Axiom Transitions

79

100

2,10

BPA 322 G угловая клипса подвеса для Axiom Transitions

BPA 322 G

угловая клипса подвеса для Axiom Transitions

62

100

2,10

BPA 340 G универсальная угловая клипса Axiom

BPA 340 G

Универсальная угловая клипса Axiom

-

100

2,10

BPA 338 G универсальная соединительная накладка Axiom

BPA 338 G

Универсальная соединительная накладка Axiom

-

100

2,10

BPA 339 H универсальная соединительная клипса Axiom для соединения Т-реек

BPA 339 H

Универсальная соединительная клипса Axiom для соединения Т-реек

-

100

2,10

BPA 344 G универсальная клипса подвеса Axiom

BPA 344 G

Универсальная клипса подвеса Axiom

-

100

2,10



Примечание: поскольку компоненты Axiom выполняются из алюминия, их не следует применять в конструкции подвесного потолкатам, где потолок должен выполнять функцию огнезащитного барьера. Все размеры приведены в миллиметрах. Даны номинальные размеры.
